通過分析傳統AAO及其改良型耦合MBR工藝的技術現狀,總結了各工藝形式的技術特點和適用范圍,提出改良Bardenpho-MBR 工藝和多級AO-MBR 工藝的多種回流方式,并進行理論分析,探索最佳的運行調控方式。另外,針對現有技術的處理難點和提標改造需求,系統性地總結了工藝優化和膜污染控制措施,提出相應的調控手段和運行策略。針對耦合MBR工藝生化處理工藝,可采取分區曝氣、設置消氧區、實施曝氣精確分配與控制系統等措施,減少回流污泥溶解氧,全面提升氮、磷等污染物的去除性能和運行穩定性;同時適當采取化學除磷方式,但應作為應急使用以避免過多化學污泥的產生;為延長膜使用壽命,可適當采取投加粉末活性炭、懸浮填料等優化措施,并進一步開展新型膜清洗技術的研發。

研究亮點

（1）綜述了AAO及其改良型耦合MBR工藝的技術特點和適用范圍，提出工藝優選方案；針對生化耦合MBR工藝回流溶解氧偏高、膜污染控制等方面技術難點提出調控方案。

（2）提出了改良Bardenpho-MBR工藝和多段多級AO-MBR工藝的多種回流方式設想，并進行理論分析，提出優化回流方式。

生化處理是污染物削減的主要環節，也是污水處理提質增效的最終落腳點，其運行情況將直接影響城市水環境及人民生活質量。氮、磷是引起水質超標的主要污染物，傳統AAO工藝是生物硝化反硝化工藝及生物除磷工藝的結合，能夠達到脫氮除磷的效果。然而，我國污水處理廠普遍存在進水濃度低、碳氮比低、無機懸浮物濃度高的特點，大大增加了處理難度和運行成本。目前，污水處理廠改、擴建日益增多，處理工藝控制日趨復雜，調控反應滯后、運行方案不精確等問題凸顯。

隨著技術工藝的提升，各地政府對污水處理提出了更為嚴格的要求，不少省市相繼出臺新法規，將城鎮污水處理廠污染物排放標準由《城鎮污水處理廠污染物排放標準》(GB 18918—2002)中的一級A標準，提升到《地表水環境質量標準》(GB 3838—2002)中的Ⅳ類標準。在排放標準日趨嚴格的情況下，特別對于現有污水廠的提標，應重點關注于挖掘生化處理潛能，通過調控關鍵控制點，優化氮、磷去除性能，在不新增構筑物下達到出水水質的提升。

改良Bardenpho工藝和多級AO工藝因其脫氮性能好，能較好地滿足大量去除TN的要求，因此，工程應用越來越多。為了進一步提升活性污泥法處理效果，提高在低碳源和低溫條件下的氮、磷去除能力，增強抗水質水量沖擊負荷，傳統AAO工藝、改良Bardenpho工藝、多級AO工藝與MBR工藝的耦合成為新建提標改造的新型工藝形式，但仍存在回流污泥溶解氧偏高、回流形式復雜、調控困難等問題，導致出水水質不穩定、運行費用較高。本文通過總結傳統AAO及其改良型工藝耦合MBR工藝的技術特點和處理難點，并結合相關工程應用案例，提出系統性的工藝優化措施和調控方案，為今后污水處理廠的新建、改擴建工藝選擇以及優化路徑提供技術支持。

1、常見工藝類型

1.1 AAO-MBR工藝

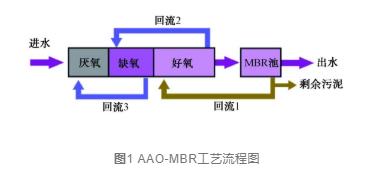

AAO-MBR工藝是在傳統AAO工藝基礎上取消二沉池，同時增設MBR池，與傳統AAO工藝相比，AAO-MBR工藝污泥含量更高，普遍達到8 000～10 000 mg/L，有利于縮短工藝流程，減少水力停留時間(HRT)，增強抗水質水量沖擊負荷能力，并且在一級A出水要求下能夠節約占地近40%。MBR工藝通常采用高曝氣形式增加膜絲抖動，防止污泥黏住膜絲，以提高膜使用壽命。常規AAO工藝好氧池溶解氧含量要求一般在2～3 mg/L，然而MBR反應池的高曝氣量將導致回流污泥溶解氧偏高，含量通常能達到6 mg/L以上。研究表明，MBR池的高濃度污泥及較長的污泥齡能夠保證系統對于氨氮的去除，在低溫條件下仍能保持較高的硝化反應速率。較高的曝氣強度卻不利于反硝化和釋磷反應，若直接回流至厭氧池或缺氧池，將引入大量溶解氧，破壞厭氧和缺氧環境，喪失脫氮除磷功能。如圖1所示，AAO-MBR工藝通常采用三級回流形式，逐級降低MBR池回流液溶解氧，在高污泥濃度下保證各反應區的溶解氧要求，回流比通常依次為400%～600%、300%～500%、100%～200%。

在排放標準日趨嚴格的形勢下，多數污水廠提標改造采用AAO-MBR工藝，但后置MBR池主要功能在于提高反應池內的生物量，延長污泥停留時間(SRT)，以保證低溫和進水濃度偏低條件下的生化處理性能，氮、磷的去除仍然主要依靠前置AAO工藝。在生化處理性能較好的情況下，AAO-MBR工藝有助于提升出水水質，使TP含量穩定達到0.5 mg/L以下，TN含量達到15 mg/L以下。但MBR池若采取持續的高曝氣強度也增加了氮、磷去除的不穩定性，無法保證出水TN含量穩定達到10 mg/L以下。

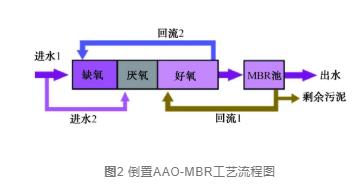

在高排放標準要求下，為了應對污水處理廠進水碳源不足的問題，通常采用外加碳源的方式。為了減少碳源投加，充分利用進水中的碳源，采用倒置AAO-MBR工藝具有一定優勢。如圖2所示，缺氧池位于首端，能夠優先與進水接觸獲得碳源進行反硝化，強化脫氮效果，且可以取消缺氧至厭氧的回流，簡化系統的同時節省運行能耗。為了保證厭氧釋磷，需增加厭氧區的分段進水，并且需保證前置缺氧池的反硝化性能，否則大量硝酸鹽進入?yún)捬醭貙е聼o法有效厭氧釋磷。因此，倒置AAO-MBR工藝對于缺氧池的容積要求將較大，且要保證反硝化反應的有效性，這就增大了運行的不穩定性和風險。

1.2 改良Bardenpho-MBR工藝

為達到更嚴格的出水TN要求(TN含量穩定達到10 mg/L以下)，改良Bardenpho工藝與MBR工藝的組合工程應用日漸增多。該工藝就是在AAO-MBR工藝中間增設專用的脫氮單元(AO池)，使所有好氧池產生的硝酸鹽全部經過缺氧區進行反硝化，并投加碳源，強化脫氮效果，后置好氧池也可與MBR池合并。

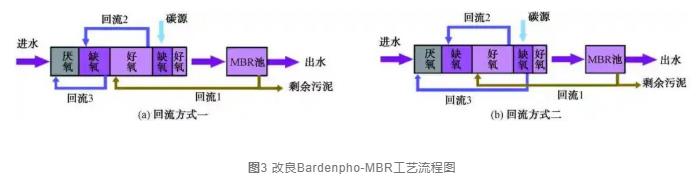

目前，存在2種回流方式：(1)回流形式與AAO-MBR工藝一致，MBR池回流至前端好氧區，前端好氧區回流至前端缺氧區，前端缺氧區回流至厭氧區[圖3(a)]；(2)MBR池回流至前端好氧區，后置缺氧區回流至厭氧區[圖3(b)]。劉議安等和祝君喬等分別采用圖3中回流方式一和回流方式二，在進水碳源較好的情況下，均實現了出水TN含量穩定低于10 mg/L，TP含量穩定低于0.3 mg/L。高術波采用回流方式二對北京某污水廠進行提標改造，當COD/TN約為6時，仍能保證出水TN含量低于15 mg/L。本文推薦采用回流方式二，從后置缺氧區回流的混合液經過了2個缺氧區，其硝酸鹽濃度較回流方式一更低，可以避免硝酸鹽對厭氧釋磷的影響，增強除磷效果。另外，當進水碳源不足時，后置缺氧區需投加碳源，采用該區域回流至厭氧區，能夠充分利用富裕的碳源用于厭氧區釋磷，避免了碳源的浪費。

1.3 多級AO-MBR工藝

與傳統AAO工藝和改良Bardenpho工藝相比，多級AO工藝是采用多段AO區串聯而成(一般2～3段)，并采用多點進水方式，具有占地面積小、無需內回流、通常情況下無需投加碳源等優點，因此，在現階段得到廣泛應用。多級AO工藝與MBR工藝相結合后既能發揮前者的強化脫氮優勢，又能發揮MBR工藝抗沖擊負荷能力強的優勢。為了保證生化池的污泥量，需進行污泥回流，常規多級AO工藝為二沉池回流至厭氧區，但MBR池溶解氧含量較高，需進行多級回流逐步降低溶解氧。目前，針對多級AO-MBR工藝的相關工程應用較少，也未形成系統的調控手段和運行策略。張曉飛等通過構建多級AO-MBR工藝中試裝置，實現在7～13 ℃條件下基本能保證出水TN含量低于10 mg/L，去除率穩定達到85%以上，出水TP含量甚至低于0.1 mg/L，去除率高達97.5%以上，這說明該工藝在低溫條件下能有效滿足較高的排放標準。

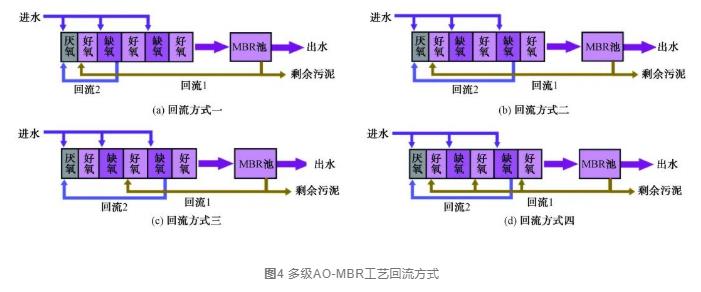

由于污泥回流的存在，多級AO工藝可不設內回流，但多級AO-MBR工藝因MBR池污泥溶解氧較大無法直接回流至厭氧池，其回流方式將對其污染物去除性能產生較大影響。本文提出4種多級AO-MBR工藝回流方式：(1)MBR池回流至第一好氧區前端，第一缺氧區回流至厭氧區前端[圖4(a)]；(2)MBR池回流至第一好氧區前端，第二缺氧區回流至厭氧區前端[圖4(b)]；(3)MBR池回流至第二好氧區前端，第二缺氧區回流至厭氧區前端[圖4(c)]；(4)MBR池回流分別回流至各好氧池前端，第二缺氧區回流至厭氧區前端[圖4(d)]。

由于目前尚缺乏相關研究，現通過理論分析4種回流方式對氮、磷去除的影響。首先為保證厭氧區的高效釋磷，圖4中的回流方式二、三和四較為合理，污水經過兩級缺氧可獲得更低的硝酸鹽濃度。另外，從MBR池回流的污泥濃度較高，能大幅增加生化池的微生物含量，增強抗沖擊負荷能力，采用回流方式二和四更合理，能使生化池既能保持高污泥濃度，又能保證除磷效果。一般為防止MBR反應池內的污泥濃度過高導致膜絲堵塞，回流量一般為500%。通常多級AO工藝逐級AO的HRT相差不大或有增大趨勢，若采用回流方式二將導致第一段AO承受過量回流，難以穩定達到缺氧環境，因此，采用回流方式四更為合理，將回流量平均分配于多個好氧池，既能保證各功能區的污泥濃度，又能保證各反應功能區的溶解氧環境。

2、技術難點及優化措施

2.1 脫氮

MBR工藝主要針對有機物、SS和氨氮，本身不具備反硝化功能，硝酸鹽的去除主要依靠前端生化工藝，因此，生化處理性能將直接影響出水TN。在耦合工藝下，MBR池的高溶解氧回流液將對前端生化反應產生較大影響。雖然采取多級回流的形式逐級降低溶解氧，能夠在一定程度上緩解對缺氧反硝化和厭氧釋磷的抑制，但仍然會導致高曝氣量的浪費，造成能耗偏高。因此，在控制膜污染的同時，對實現溶解氧控制以及耦合工藝下的生化池優化設計具有重要意義。

(1)溶解氧控制

為控制膜污染，MBR工藝氣水比通常達到10∶1以上，回流至好氧池后溶解氧含量也能達到4～5 mg/L，因此，應充分利用膜池回流的溶解氧，降低好氧區曝氣量實現溶解氧控制。根據李易寰等[研究，控制好氧區末段溶解氧含量在1.5～2.5 mg/L，出水TN含量可以穩定在10 mg/L以下。溶解氧控制可采取分區曝氣方式，通過將好氧區進行曝氣分區，實時監控進水濃度和好氧區溶解氧，及時調控分區的曝氣量，實現好氧區末端溶解氧的精確控制。唐鑫偉等通過采用德國冰得公司生產的VACOMASS?曝氣精確分配與控制系統，將好氧區分為前端和后端，降低前端曝氣量以緩解膜池高溶解氧污泥回流，同時監控進水污染物負荷變化，精確控制后端曝氣，使好氧區末端溶解氧含量始終位于(1.0±0.5)mg/L，實現出水TN含量低于5 mg/L。對于低碳氮比污水，降低好氧區末端溶解氧還能大幅減少碳源投加量。根據德國冰得公司研究，通過精確控制降低內回流溶解氧為3 mg/L，碳源投加量可相應降低近20%，大大降低了噸水處理藥耗。然而對于現有污水廠提標改造，直接采取降低好氧區的曝氣量或直接關閉好氧池風機，將容易發生污泥沉積，因此，需同步增設推流器等防積泥措施。

(2)生化池優化設計

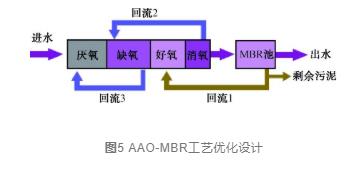

針對現有污水廠提標改造，當采用耦合MBR的工藝形式時，若直接采用原生化池設計和曝氣系統，要達到好氧池末端低溶解氧的同時，保持出水COD和氨氮達標較為困難，對運行調控也是巨大的挑戰。如圖5所示，本文提出可在好氧區后設置單獨的消氧區，膜池回流的污泥首先進入消氧區使溶解氧含量降至1.5 mg/L以下，之后回流至缺氧區。好氧區和膜池可保證有機物和氨氮的處理達標，設置消氧區對于運行管理的調控要求較低，但可能導致占地略微增大，適用于大部分污水廠提標改造的要求。一般情況下，耦合MBR生化工藝好氧區至缺氧區的回流量為300%～500%，而傳統的AAO工藝回流量為200%～300%，將導致實際缺氧區HRT減少30%～50%，降低反硝化程度。因此，對于耦合MBR的生化工藝形式，還應將缺氧池HRT增大。

2.2 除磷

MBR池中通常采用平均孔徑為0.1～0.2 μm的PVDF中空纖維膜或平板膜，能夠去除99%以上的SS，去除水中的大部分不溶性磷，但無法截留溶解性圖片當前置生化除磷效果較差時，將導致出水TP含量較高，無法發揮提升水質作用。另外，在MBR池的高曝氣強度下，含磷污泥無法得到充分沉降，僅通過剩余污泥排放，無法消除系統內的磷，還可能導致膜池內磷的富集，高磷污泥回流至厭氧區后，在沒有充足的碳源條件下，聚磷菌活性降低，影響生物除磷效果。

為保證出水TP達標，通常采取化學除磷方式。李易寰等通過向好氧區前端投加三氯化鐵，實現出水TP含量低于0.2 mg/L。但隨著藥劑的持續投加，膜池污泥內磷、鐵的含量有升高趨勢，這說明逐步出現了磷富集和化學污泥占比增大的現象。因此，化學除磷方式可用于應急投加，長期連續投加并不可取，重點在于低曝氣MBR池的研發，進一步強化生物除磷。

2.3 膜污染控制

膜池內高濃度的懸浮污泥易附著于膜絲，是導致膜污染的主要因素，也是目前膜池采取大曝氣方式的根本原因，因此，采取有效手段保持膜絲清潔的同時，保證生化效果至關重要。當膜污染形成、膜通量降低時，通常采用酸、堿或其他化學藥劑浸泡的方式去除膜孔內的污染物，不但易造成二次污染，還會影響膜使用壽命。目前，運行過程中減緩膜污染的物理手段主要是投加粉末活性炭、懸浮填料以及開發新型膜清洗技術等。

(1)投加粉末活性炭

在常規MBR池內，活性污泥處于懸浮狀態，在大曝氣量下不易形成粒徑較大的生物絮體，易黏住膜絲，加快膜污染。研究表明，向反應池內投加粉末活性炭和顆?；钚蕴烤軌蝻@著增大污泥絮體粒徑，降低污泥比阻值，減小膜孔堵塞幾率，延長運行周期。郭小馬等通過向MBR池中投加0.8 g/L的粉末活性炭，有效減小了跨膜壓差的上升速度，減緩了膜污染，使運行周期從7 d延長至26 d。一般粉末活性炭的投加量可在0.5～1.5 g/L，過高投加量反而會影響絮體形成，降低膜臨界通量。

(2)投加懸浮填料

在膜池內添加填料能夠在曝氣環境中增加對膜絲的擦洗作用，緩解膜污染。研究表明，在投加填料后可將活性污泥富集在填料表面，提高了生物絮體凝聚力；同時膜池內MLSS降低，膜表面濾餅層更為疏松，跨膜壓差顯著降低，可相應減少膜清洗頻率，延長運行時間。樊嘉文等通過向AAO-MBR工藝缺氧區、好氧區和膜區添加懸浮填料，在保證氮、磷去除效果的基礎上，將最長膜運行時間從8.71 d延長至138 d，大大控制了膜污染進程。

(3)新型膜清洗技術

低曝氣或非曝氣型MBR膜清洗技術的開發，如超聲波在線清洗技術、往復運行式膜組件、電場緩解膜污染技術等，為該工藝的發展提供了新思路。膜組件在運行過程中不再依靠大曝氣量保持膜清潔，在降低能耗的同時減少了回流污泥的溶解氧濃度，全面提升生化處理效能。目前，清洗效果尚有待進一步提升，相關工程應用較少，尚未形成完善的技術體系和設計標準，這將是今后的發展方向。

3、工藝選擇與調控方案

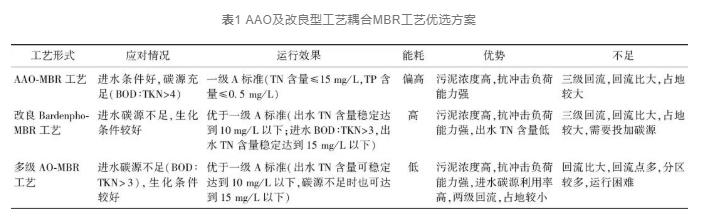

表1總結了AAO及改良型工藝耦合MBR工藝形式的特點和應對情況，在新建污水廠或現有污水廠提標改造時，應根據進水水質和排放標準要求，綜合考慮占地及運行經濟性，合理選擇最佳工藝方案。

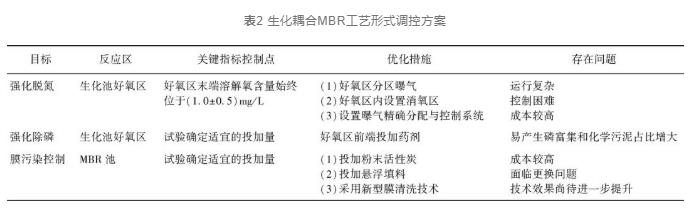

目前，生化耦合MBR工藝形式的工程應用日益增多，但缺乏相關的設計標準和系統性的優化研究，仍存在無效容積大、運行復雜的難題。表2列舉了關鍵技術問題及優化措施，為今后研究方向及工藝調控提供支持。

4、結語

傳統AAO工藝、改良Bardenpho工藝、多級AO工藝與MBR工藝的耦合形式能夠在低碳源、低溫條件下有效提高氮、磷去除能力，增強抗沖擊負荷能力，這是新建污水廠和現有污水廠提標改造的有效選擇。

對于現有污水廠的改造，需要根據進水水質和出水重點關注指標優化調控和運行參數，調整運行策略，保證前端生化系統的運行高效性和穩定性；對于新建污水廠的設計，應優化前置生化工藝的設計參數和回流形式，提出新的設計思路，發揮各工藝單元最大優勢的同時減少無效容積。為努力實現碳達峰和碳中和目標要求，進一步促進節能減排，探索新型的膜組件及運行方式是今后發展的必然選擇。
